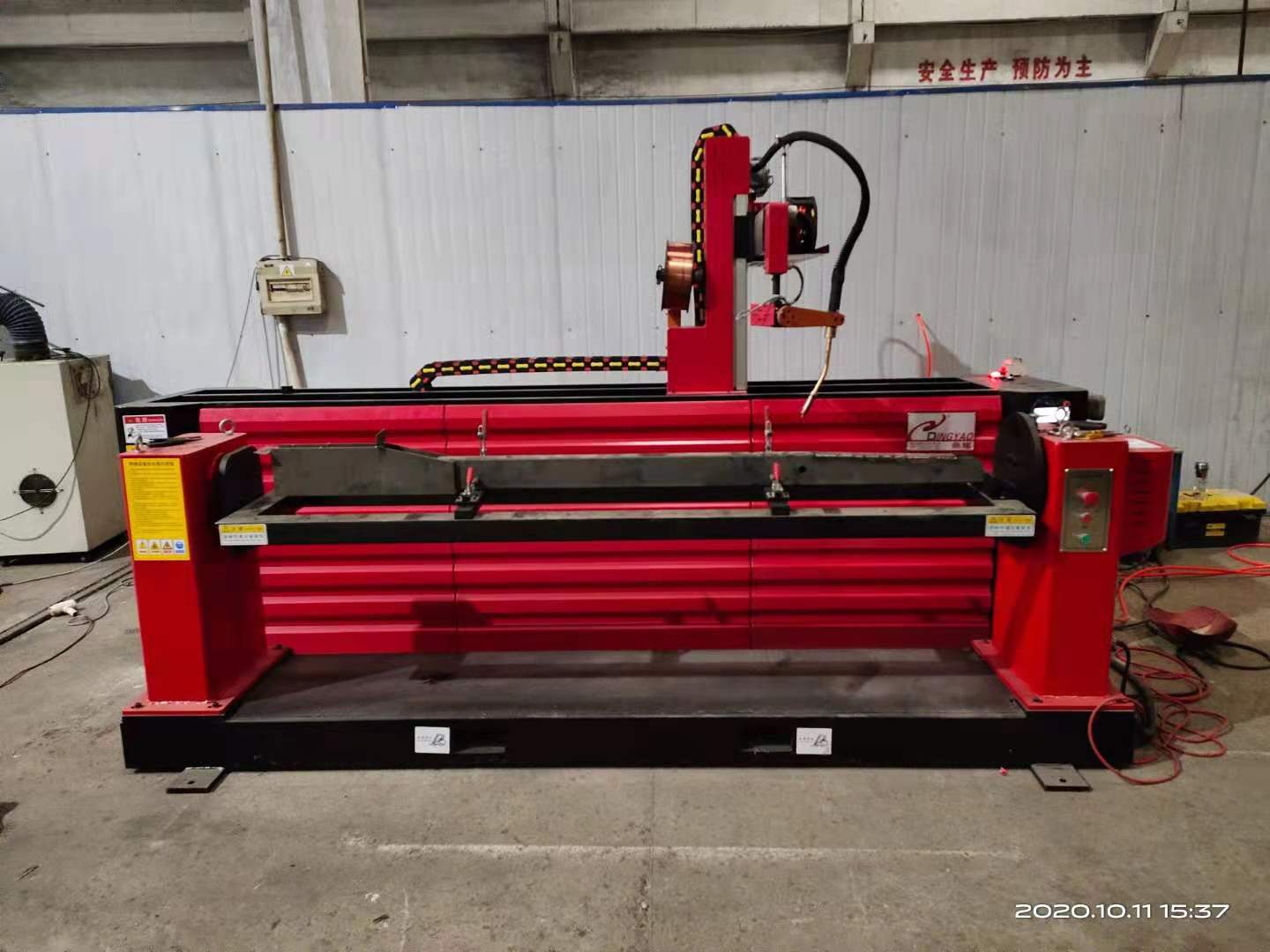

一、 設備用途及基本要求
1.1 設備用途及焊接方式
1）設備用途：用于管接頭環縫的焊接加工。
2）適用范圍：不銹鋼、碳鋼。
3）焊接方式：采用氬弧+填絲。
4）由PLC、觸摸屏、伺服驅動系統等組成的控制單元，控制各元器件的動作，從而實現自動焊接，操作簡便，焊接時一鍵操作。
1.2 基本要求
本設備應保證具有良好的品質，所選擇的執行元件精度高、可靠性好、抗干擾性能強、響應速度快，使設備具有良好的持久精度和穩定性，設計使用壽命20年。
2.3 設備主要參數
參數名稱 項目 參數值
焊槍X軸行走 行程 1500mm
移動速度 0-80mm/s
伺服電機功率 0.75kw
焊槍Z軸豎直向行走 行程 500mm
移動速度 0-80mm/s
伺服電機功率 0.75kw
工件旋轉 行程范圍 無限回轉
移動速度 0-10rpm
電機功率 86步進電機
工作臺翻轉 行程范圍 0-90度
翻轉方式 手動
焊槍擺動裝置 行程范圍 ±30mm
移動速度 0-40mm/s
電機功率 57步進電機
傳動方式 絲杠絲母副+齒輪齒條副
焊接方式 單槍TIG+填絲
